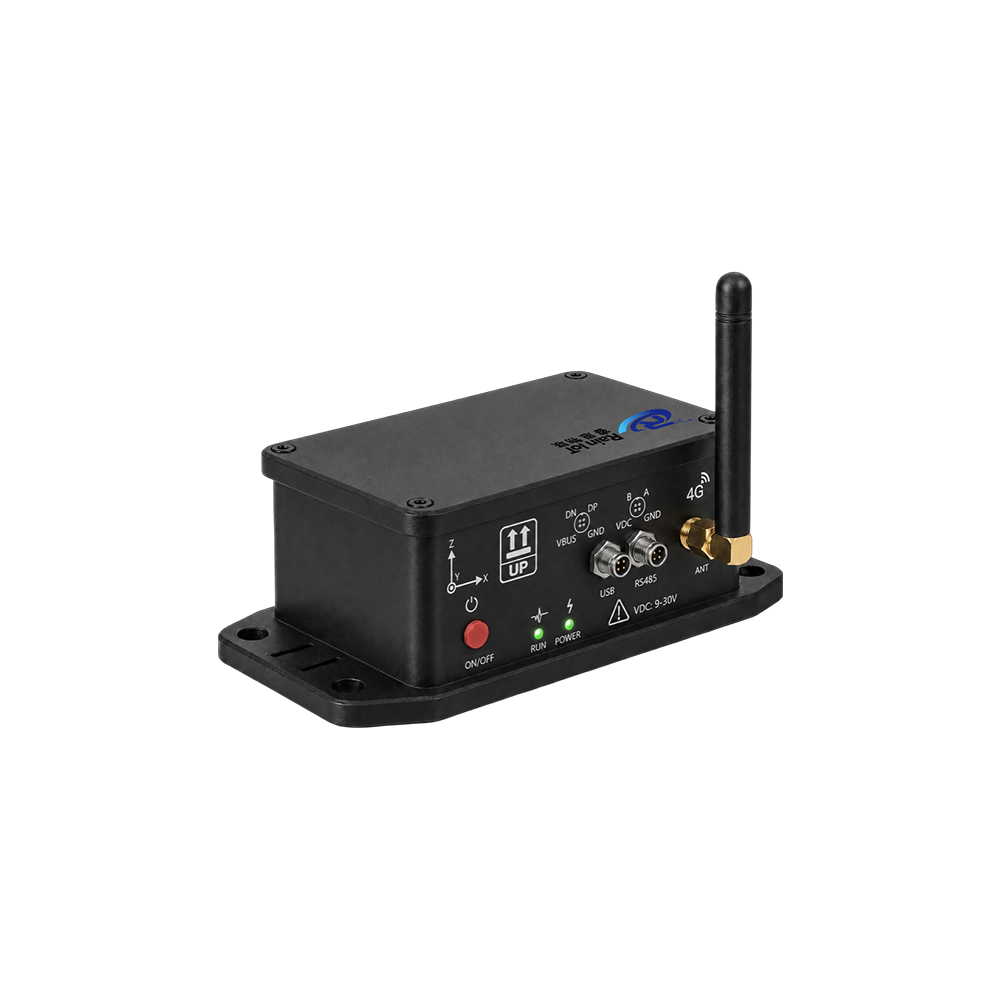

RN-VAS700-GL无线振动倾角监测仪
睿恩物联RN-VAS700-GL无线振动倾角监测仪是一款集成三轴振动、三轴倾角与温度测量的无线低频监测仪，专为结构健康监测设计。一台设备替代振动传感器、倾角仪和温度计三套独立传感器，大幅简化现场安装与数据集成，尤其适合测点密集、供电布线困难的野外结构监测场景。
核心采用MEMS加速度计，实现0Hz直流频率响应，噪声密度低至22μg/√Hz，三轴同步采集最高采样率2000Hz；内置倾角引擎精度±0.01°，温漂0.002°/℃；测温范围-50℃～150℃，典型精度±0.5℃。传感器端完成加速度/速度/位移特征值计算与最高4096点FFT频谱分析，内置存储器保存三轴各10万点波形，支持事件触发与断网续传。
通信采用4G Cat.1全网通+MQTT 3.1.1协议，可直接接入主流物联网平台。三级智能功耗管理实现最长2年电池续航，支持振动/定时双唤醒。IP68全密封铝合金外壳，适配融栓与钢扎带两种安装方式，开箱即用。
规格参数：
|
测项 |
振动、倾角、温度 |
|
加速度轴数 |
三轴 |
|
加速度采样率 |
2000/1000/500/250/100/50/20 Hz |
|
加速度量程 |
±2/±4/±8g |
|
加速度3db频响 |
0Hz~500Hz |
|
加速度最大分辨率 |
0.0038mg（±2g量程） |
|
加速度噪声 |
典型 22ug/√Hz |
|
加速度最大精度 |
±0.2mg（±2g量程） |
|
速度量程 |
0～500mm/s |
|
速度分辨率 |
0.01mm/s |
|
速度峰值精度 |
±5mm/s（1Hz以上保证） |
|
速度有效值精度 |
±0.055mm/s（0.1Hz以上保证） |
|
位移量程 |
0～50mm |
|
位移分辨率 |
0.01mm |
|
位移峰值精度 |
±0.5mm（2Hz以上保证） |
|
位移峰峰值精度 |
±0.5mm（1Hz以上保证） |
|
倾角轴数 |
三轴 |
|
倾角量程 |
±90° |
|
倾角分辨率 |
0.001° |
|
倾角精度 |
0.01° |
|
倾角温漂 |
0.002°/℃ |
|
温度量程 |
-50℃～+150℃ |
|
温度分辨率 |
0.1℃ |
|
温度精度 |
1℃ |
|
通讯方式 |
4G Cat.1 全网通 |
|
通信协议 |
MQTT协议 |
|
内置电池 |
3.7V 7000mAh 三元锂电池 |
|
USB供电电压 |
5VDC |
|
直流供电电压 |
9～30VDC |
|
最大功耗 |
85mW |
|
待机功耗 |
30mW |
|
防护等级 |
IP68 |
|
工作温度 |
-20℃～60℃ |
|
尺寸规格 |
146*69*48.8mm |
|
标准配件 |
柱状天线*1 M5 4芯航插线*1 |
|
可选配件 |
L型支架/4G延长天线 |
