货架结构安全监测解决方案
一、项目背景与风险现状
1.1 货架是仓储的头号结构性风险源
在库区里，货架承担着最重的静态载荷，却往往是最少被持续关注的结构物。
行业统计显示，仓储事故中约 35% 与货架结构缺陷直接相关，排在叉车事故与货损之前，是名副其实的头号结构性风险源。这个比例之所以反直觉，是因为绝大多数货架坍塌并非突然发生——钢结构的失效是一条渐进曲线：撞击造成初始损伤，损伤改变受力分布，受力偏移又加速新的变形，直到某一刻跨过临界点，整排垮塌。
真正的难点在于，这些损伤在早期几乎看不见。等到肉眼能够发现变形时，结构受力往往已经发生了根本改变。
三项支撑数据说明了损伤的来源与发现难度：
|
指标 |
数值 |
含义 |
|
叉车撞击占比 |
约 60% |
货架损伤的主要成因是搬运设备撞击，而非超载 |
|
隐患漏检率 |
超过 60% |
人工月度巡检模式下，早期结构损伤多数无法被识别 |
|
隐性隐患存量 |
约 42% |
存量货架存在肉眼不可见的偏移或应力疲劳 |
数据来源：仓储行业公开统计资料。
1.2 一次坍塌的代价，不只是货
事故的直接损失只是起点。对业主而言，真正难以承受的是它连锁引发的三笔账。
|
账目 |
量级 |
说明 |
|
直接赔付 |
单次 600 万元以上 |
含货损、设备损毁与人身赔偿，公开案例中单起中大型事故赔付普遍超过 600 万元 |
|
停工损失 |
数月 |
库区封停整改期间出入库停滞、订单违约、产线待料，这部分损失往往超过货损本身 |
|
保险拒赔 |
举证缺口 |
承保高架仓前，主要保险公司普遍要求提供近一年由 CMA 资质机构出具的货架检测报告 |
第三笔账最容易被忽略。货架结构一旦被认定为「长期疏于管理」，保险合同中的免责条款就会开始生效——没有连续的检测与监测记录，事故之后连索赔都缺乏依据。
1.3 人工巡检补不上的三个盲区
大多数仓库并非不检查，而是查了也未必有用。原因有三个，每一个都是物理限制，与责任心无关。
|
盲区 |
阈值或周期 |
后果 |
|
肉眼阈值 |
倾斜角 0.5° |
倾斜小于 0.5° 时肉眼无法识别，而此刻结构受力可能已发生根本改变 |
|
时间空窗 |
两次检查间隔数百小时 |
多数仓库每月甚至每季度巡检一次，其间任何一次碰撞都可能成为最后一根稻草 |
|
静态失真 |
单次测量 |
货架时刻在微动：存取货、设备运行、温度变化，一次静态测量如同用静止照片判断心跳 |
三个盲区叠加后的结论是：靠人工巡检，只能知道「昨天它没垮」，而无法知道「今天它会不会垮」。人工巡检是必要的基础，但它测不出趋势。
1.4 近年行业公开事故参考
以下案例来自公开报道，用于说明货架结构失效的典型场景与后果量级。
|
时间 |
地点 |
情况 |
|
2022 年 |
山西永济 |
仓库货架坍塌， 4 死 5 伤，直接经济损失约 580 万元 |
|
2024 年 |
江苏苏州常熟 |
钢结构平台坍塌，造成人员伤亡 |
|
2019 年 |
吉林长春 |
冷库 14 层货架超载约 300 吨，导致结构失效 |
来源：公开报道。案例用于说明行业风险，不涉及任何特定业主或承建方。
二、标准依据与合规要求
本章梳理现行国家标准对货架安全检查的具体要求：检查制度如何分级、风险如何分级、红线如何量化、结构安全应从哪几个维度刻画。这些内容不是背景介绍，而是后续所有监测设计的直接依据。
2.1 GB/T 41514-2022：三级检查制度
2022 年 7 月 11 日，GB/T 41514-2022《钢结构货架使用安全与评估规范》发布，2023 年 2 月 1 日起实施。该标准规定了钢结构货架的使用安全检查、安全评估、风险评估原则及控制、评估报告要求，适用于各类钢结构货架整体、货架构件以及重要节点的损伤评估。
标准将货架安全检查组织为三级制度：
|
级别 |
频次 |
责任主体 |
检查内容 |
局限 |
|
日常检查 |
每日 |
仓库作业人员 |
巡视整体使用状态，重点发现明显变形、碰撞损伤、货物摆放异常与安全销缺失 |
零门槛、靠责任心，漏检率最高 |
|
周期检查 |
每 6 个月 |
仓库管理人员，必要时协同专业人员 |
对整体和重要承载构件做全面检查，重点排查立柱与横梁损伤变形、连接件松动，并书面记录 |
有记录留痕，但两次检查之间仍有数月空白 |
|
专业检查 |
每 1–2 年 |
具备资质的第三方检测机构 |
使用全站仪等精密仪器系统性检测，出具正式评估报告，对损伤给出分级处理建议 |
唯一能出具合规举证的等级，也是保险承保与事故定责的依据 |
关键判断：三级制度的频次设计是合理的，但三级之间天然存在数月量级的监测真空。在线监测的价值，正是补上这一段真空——它不替代任何一级检查，而是让三级制度之间的空白区间也有连续数据。
2.2 三色风险分级与处置动作
标准体系把损伤判断从主观经验转为量化对照：先量出变形量，对照限值定级，再按级别决定处置动作。欧盟标准 EN 15635 采用同一套逻辑。
|
分级 |
判定 |
处置动作 |
|
黄色风险 |
损伤在允许范围内 |
可继续使用，但须记录并加强监控 |
|
橙色风险 |
损伤超出允许范围 |
立即卸载隔离，并在 28 天内完成修复 |
|
红色风险 |
发生严重塑性变形或脆性断裂 |
立即停止使用并围挡隔离 |
分级的意义在于，它把「要不要停用」从主观判断变成了机械对照。现场人员不需要工程背景，也能按级别做出正确决策。
2.3 关键量化红线
以下是行业通行的关键量化红线，可作为监测阈值设定的初始依据：
|
判定项 |
限值 |
|
立柱残余变形（横梁方向） |
≤ 5 mm/m |
|
立柱残余变形（进深方向） |
≤ 3 mm/m |
|
横梁挠度（满载） |
≤ L/200 ，卸载后不得有残余变形 |
|
立柱撞伤凹坑 |
深度超过 2 mm 即需降级处理 |
具体限值应以现行标准条文与具备资质的检测机构判定为准；本方案中的阈值设置可由双方在勘察阶段共同校准。
2.4 结构安全的六个监测维度
货架结构安全可以从六个维度完整刻画，每个维度都对应一条量化红线，让监测有的放矢，而不是凭感觉。
|
维度 |
关注内容 |
量化红线 |
|
几何形变 |
立柱垂直度、横梁挠度与回弹能力 |
立柱垂直度偏差 ≤ H/1000 ；横梁满载挠度 ≤ L/200 ，卸载后无残余变形 |
|
基础沉降 |
地坪不均匀沉降改变整体受力 |
通道立柱附近地面变形量 < 3.25 mm |
|
连接节点 |
地脚螺栓扭矩、安全销完整性、横梁挂齿啮合状态 |
结构失效的高发部位，须定期核查 |
|
构件损伤 |
立柱扭曲、斜拉杆弯曲、焊缝开裂、叉车撞伤凹坑 |
任何一处损伤都会破坏原有受力体系 |
|
承载应力 |
载荷测试与应力应变监测 |
验证货架能否承受标称重量，识别偏载工况 |
|
环境动力 |
温湿度腐蚀、叉车撞击振动、地震响应 |
决定结构强度的长期衰减速度 |
三、系统总体架构
本章回答系统「由什么构成」：分为哪几层、各层承担什么职责、层与层之间靠什么衔接，以及传感器为什么装在那四个位置。
3.1 三层架构
系统采用感知层、传输层、平台层三层架构，把结构状态转化为可读、可判、可追溯的数据。

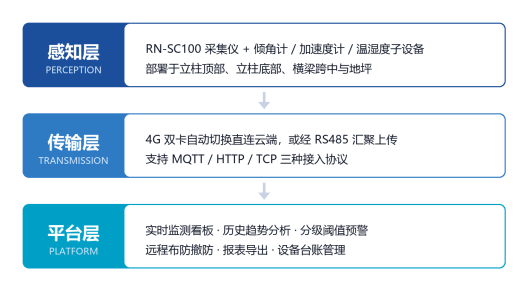

系统三层架构：感知层 → 传输层 → 平台层
|
层级 |
组成 |
职责 |
|
感知层 |
RN-SC100 低功耗采集仪，配套倾角计、三轴加速度计与温湿度子设备 |
部署在立柱顶、立柱底、横梁跨中与地坪，完成物理量采集 |
|
传输层 |
4G 双卡自动切换直连云端，或经 RS485 + Modbus-RTU 汇聚后上传 |
支持 MQTT 、 HTTP 、 TCP 三种接入协议，适配不同现场与既有平台 |
|
平台层 |
实时监测看板、历史趋势分析、分级阈值预警、远程布防撤防、报表导出与设备台账管理 |
完成数据处理、预警触发与处置闭环留痕 |
3.2 架构设计要点
分层的关键价值，在于感知层独立于业务系统。即使仓库的 WMS 或自动化控制系统出现故障，结构安全数据依然连续采集与上传，不会因为上层系统停摆而丢失。这是本方案与「把监测功能挂在业务系统里」的做法在工程上最本质的区别。
三条工程要点：
|
要点 |
说明 |
|
免布线部署 |
传感器采用电池供电与无线回传，安装无需停产、无需改变货架结构 |
|
感知层独立运行 |
采集与回传不依赖厂内网络与上层业务系统，故障不向上牵连 |
|
协议可选 |
MQTT / HTTP / TCP 三种接入协议，可适配既有平台或独立部署 |
3.3 布点逻辑：装在哪儿，决定能看见什么
布点的核心原则是「抓主承力构件」，而不是把整排货架铺满。立柱是主承力构件，监测立柱比监测整排货架更早发现风险。

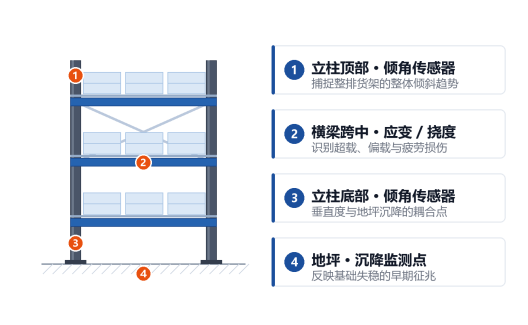

货架立面布点示意：立柱顶、横梁跨中、立柱底、地坪
|
布点位置 |
监测手段 |
反映的风险 |
|
立柱顶部 |
倾角传感器 |
最早期发现地基沉降或撞击引起的偏斜，比整排货架的整体测量更灵敏 |
|
横梁跨中 |
应变 / 挠度 |
满载挠度与卸载回弹能力，是判断超载与结构疲劳的直接证据 |
|
立柱底部 |
倾角传感器 |
垂直度偏差与地坪沉降在此叠加，最直接反映基础失稳风险 |
|
地坪 |
沉降监测点 |
不均匀沉降、锚栓松动与地坪开裂的前兆，往往早于货架本体出现异常 |
四、核心采集设备：RN-SC100
本章介绍方案在现场使用的核心采集设备。选型逻辑的出发点不是参数越高越好，而是设备在装上去之后能否长期无人照看地稳定工作。
4.1 设备定位
RN-SC100 是本方案的现场核心采集设备，定位是「一台设备守一个立柱断面」：接入倾角、应变、温湿度等子设备后，单台即可覆盖一个立柱断面的完整数据。
RN-SC100 低功耗单点采集仪
4.2 核心指标
|
指标项 |
RN-SC100 系列 |
|
待机功耗 |
≤ 20 μA |
|
电池容量 |
10000–40000 mAh （锂亚电池） |
|
免维护周期 |
5–10 年 |
|
内置传感 |
MEMS 倾角，精度 0.01° |
|
通信方式 |
4G 双卡自动切换 |
|
本地接口 |
RS485 + Modbus-RTU |
4.3 面向货架场景的工程考量
这套指标组合并非参数堆砌，而是针对货架场景的三个现实约束设计的。
|
现实约束 |
设备设计回应 |
|
高位货架换一次电池，需要停产、登高、专区作业，综合成本远高于设备本身 |
≤20 μA 待机功耗，把更换周期直接拉到 5–10 年 |
|
库区不允许为监测系统布线，也不允许改变货架原结构 |
电池供电 + 4G 双卡直连，免布线、免打孔 |
|
部分库区 4G 信号存在单运营商盲区 |
双卡自动切换，避免单卡离线导致数据中断 |
关键判断：货架监测设备的选型，第一约束不是精度，而是「装上去之后还能不能长期无人照看地工作」。这正是把免维护周期和待机功耗放在指标表首位的原因。
五、监测平台与预警闭环
本章说明数据上传之后如何被使用：平台提供哪些能力，一条报警从触发到归档需要经过哪些步骤，以及平台可以部署在哪里。
5.1 平台六大能力
平台提供 Web 端与移动端同步访问，覆盖采集、预警、处置、归档全链路。
|
能力 |
说明 |
|
实时看板 |
每个点位的角度与变化率集中上屏 |
|
布防撤防 |
检修与作业时段一键切换，避免误报 |
|
历史趋势 |
任意时间段曲线回溯，事故可溯源 |
|
报表明细 |
一键导出，直接用于监管核查 |
|
分级预警 |
声光、短信、 APP 、微信四路推送 |
|
设备管理 |
电量、信号、在线状态集中纳管 |
5.2 预警闭环：每一条报警都留痕
预警的价值不在于「报警」这个动作，而在于闭环——报警记录、处置人、处置措施全部留痕，才能应对监管核查与保险认定。
|
步骤 |
动作 |
要点 |
|
01 触发预警 |
越限即报 |
阈值按分级体系设定，触发即生成记录 |
|
02 推送通知 |
四路触达 |
声光、短信、 APP 、微信同步推送 |
|
03 现场确认 |
扫码定位 |
处置人扫码定位具体点位 |
|
04 处置执行 |
卸载加固 |
处置措施同步录入系统 |
|
05 留痕归档 |
可查可证 |
记录可导出，供监管核查与保险举证 |
5.3 部署方式
平台支持两种部署方式，数据归属由业主自行决定。
|
部署方式 |
适用场景 |
数据归属 |
|
公有云直连 |
无自有服务器，希望快速上线 |
平台侧存储，业主可通过接口导出 |
|
本地私有化 |
有内网与服务器资源，数据不出厂区 |
数据完全存放于业主自有环境 |
设备可通过 4G 或公网宽带独立回传，不依赖厂内网络与自动化系统；同时提供标准接口，可与既有管理系统对接。
六、传感矩阵与设备选型
第二章的六维监测回答「要测什么」，本章回答「用什么测」：四个物理量分别对应哪一类专用传感器，各自的关键参数、核心特性与布点建议是什么，以及如何按现场实际风险做取舍。
6.1 物理量与传感器的对应关系
第二章的六维监测是「要测什么」，本章解决「用什么测」。四个物理量对应四类专用传感器。
|
物理量 |
对应维度 |
推荐设备 |
核心能力 |
|
倾斜与姿态 |
几何形变 |
RN-AS300 无线倾角传感器 |
三轴 MEMS ，分辨率 0.005° ，自带 4G ， 5 年续航 |
|
沉降 |
基础沉降 |
RN-DS510 磁致式静力水准仪 |
分辨率 0.001mm ，量程 300mm ， IP68 |
|
位移 |
连接节点 |
RN-DS420 拉绳位移传感器 |
量程 0–500mm ，分辨率 0.01mm ，宽温 -40~80℃ |
|
应变 |
承载应力 |
RN-WS500 振弦式表面应变计 |
量程 3000με ，标距 100mm ， IP68 全密封 |
选型建议：不必求全。先把「倾斜 + 沉降」这两个最致命的量看住，即可覆盖绝大多数货架失效场景；确有超载风险或需要应力举证时，再补充位移与应变监测。
6.2 倾斜与姿态监测：RN-AS300 无线倾角传感器
对应风险：立柱垂直度偏差、叉车撞击后倾斜——对应六维中的「几何形变」。
RN-AS300 无线倾角传感器
|
参数 |
数值 |
|
测量轴数 |
三轴 |
|
分辨率 |
0.005° |
|
精度 |
0.1° |
|
X · Y 量程 |
±90° |
|
Z 量程 |
0~180° |
|
通讯方式 |
4G Cat.1 · MQTT |
|
电池容量 |
3.6V / 8500mAh |
|
防护与温度 |
IP66 · -20~60℃ |
核心特性：
· 三轴精准感知：MEMS 芯片，X·Y·Z 同步采集姿态；
· 自带 4G 免布线：上电即上线，货架上无需任何组网；
· 触发式上报：越限主动唤醒，常规状态深度休眠；
· 超长续航：休眠电流 < 10μA，1 小时上报一次可用 5 年。
布点建议：立柱顶部与底部各 1 台，自带 4G 直连平台，无需另配采集仪。
6.3 沉降监测：RN-DS510 磁致式静力水准仪
对应风险：地坪不均匀沉降、地基软化下沉——对应六维中的「基础沉降」。
RN-DS510 磁致式静力水准仪
|
参数 |
数值 |
|
测项 |
垂直位移 |
|
有效量程 |
300mm （可定制） |
|
分辨率 |
0.001mm |
|
有效精度 |
0.1mm |
|
通讯方式 |
RS485 · Modbus-RTU |
|
供电电压 |
9–30VDC |
|
防护等级 |
IP68 |
|
介质与温度 |
防冻液 / 水 · -20~60℃ |
核心特性：
· 微米级捕捉：高精度芯片捕捉微弱液位波动；
· 基准点串联成链：1 台基准点串联多测点，链路 ≤ 300m；
· 野外长期露天：IP68 密封，防水防冻、防雷抗干扰；
· 低功耗值守：最大功耗 300mW，全天候不间断监测。
布点建议：分区布设测点，1 台基准点串联多台；链路 ≤300m，低温环境换用防冻液。
6.4 位移监测：RN-DS420 拉绳位移传感器
对应风险：伸缩缝开合、节点滑移与结构位移——对应六维中的「连接节点」。
RN-DS420 拉绳位移传感器
|
参数 |
数值 |
|
测项 |
位移 |
|
量程 |
0–500mm |
|
分辨率 |
0.01mm |
|
线性精度 |
±0.15% F.S |
|
重复性精度 |
±0.02% F.S |
|
通讯方式 |
RS485 · Modbus-RTU |
|
供电电压 |
6–12VDC |
|
防护与温度 |
IP65 · -40~80℃ |
核心特性：
· 全量程高分辨：500mm 行程配 0.01mm 分辨率，细节不丢；
· 精密拉线传动：内部精密拉线结构，长期运行漂移小；
· 露天需加防护：本体 IP65，室外须加防护罩或选防水型；
· 标准 RS485 组网：Modbus-RTU 输出，平台对接兼容性强。
布点建议：装于伸缩缝与节点处；量程须留 20% 余量，拉绳须与出绳口平行。
6.5 应变监测：RN-WS500 振弦式表面应变计
对应风险：超载偏载、结构应力超限与疲劳积累——对应六维中的「承载应力」。
RN-WS500 振弦式表面应变计
|
参数 |
数值 |
|
测项 |
微应变 |
|
标距 |
100mm |
|
量程 |
3000με |
|
分辨率 |
≤ 0.04% FS |
|
综合误差 |
≤ 1.5% FS |
|
通讯方式 |
模拟量 · 低压扫频 |
|
工作电压 |
3–5V |
|
防护与温度 |
IP68 · -20~60℃ |
核心特性：
· 应力应变直读：振弦频率随受力变化，直出微应变值；
· 焊接螺栓双工艺：标配支架与调试芯棒，钢构与混凝土通用；
· 不扰原生应力场：随动性优异，IP68 全密封、耐水压 0.5MPa；
· 需配转接模块：振弦模拟量须经转 RS485 模块接入平台。
布点建议：贴装于立柱腹板与横梁应力集中区；需搭配振弦转 RS485 模块接入平台。
6.6 设备选型对照表
|
项目 |
RN-AS300 |
RN-DS510 |
RN-DS420 |
RN-WS500 |
|
物理量 |
倾斜与姿态 |
垂直位移（沉降） |
位移 |
微应变 |
|
对应维度 |
几何形变 |
基础沉降 |
连接节点 |
承载应力 |
|
分辨率 |
0.005° |
0.001mm |
0.01mm |
≤ 0.04% FS |
|
量程 |
±90° （ X·Y ） |
300mm |
0–500mm |
3000με |
|
通讯方式 |
4G Cat.1 |
RS485 |
RS485 |
模拟量 |
|
供电 |
内置电池 |
9–30VDC |
6–12VDC |
3–5V |
|
防护等级 |
IP66 |
IP68 |
IP65 |
IP68 |
|
是否免布线 |
是 |
否 |
否 |
否 |
|
典型布点 |
立柱顶 / 底 |
地坪 |
伸缩缝与节点 |
立柱腹板、横梁 |
七、实施与交付
本章说明项目从勘察到运维的完整落地路径、我方承担的工作边界，以及既有技术路线的实际运行验证情况。
7.1 技术路线验证情况

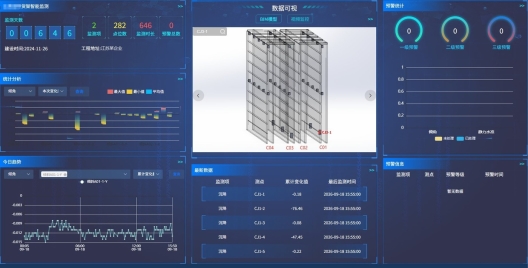

方案中的三层架构、免维护采集与分级预警逻辑，已在同类结构监测场景中实际运行验证。以下为某企业货架监测平台的运行界面（界面实景，客户信息已脱敏）。
货架监测平台运行界面实景（客户信息已脱敏）
界面上的关键运行数据：
|
点位总数 |
监测项 |
连续在线 |
预警总数 |
|
282 个 |
倾斜 + 沉降 |
646 天 |
0 |
三个事实值得说明：
· 282 个点位、连续在线 646 天，说明该架构在规模化点位与长期运行条件下的稳定性，不是演示环境；
· 2 项监测覆盖了六维中最致命的两个量——倾斜与沉降，说明选型不必求全，抓主要矛盾即可覆盖绝大多数失效场景；
· 预警总数 0，在稳态场景下并非「没有成绩」，而恰恰说明误报可控。一套频繁误报的系统，运行三个月后就会被现场关掉；能被长期使用下去的监测，首先必须是安静的。
说明：该界面仅用于呈现平台形态与运行指标，不声明该单位与本方案的承建或客户关系。
7.2 交付流程
从勘察到运维，四个环节全部由我方完成，业主只需提供一个进场时段。
|
环节 |
内容 |
交付物 / 要点 |
|
一、现场勘察与布点设计 |
工程师到现场核对货架类型、层高、通道宽度与日常作业强度，按立柱与地坪的实际受力关系确定监测点位 |
布点图、设备清单与施工排期表；业主先看图纸再决定是否推进 |
|
二、安装调试 |
安装与调试可安排在非作业时段，白天照常收发货、照常出入库，不需要为施工腾出库容 |
传感器采用抱箍或磁吸方式固定，不打孔、不焊接，不改变货架原结构，也不影响第三方检测机构的合规判定 |
|
三、平台部署与对接 |
平台支持公有云直连与本地私有化两种部署方式，数据归属由业主自行决定 |
设备可通过 4G 或公网宽带独立回传，可不依赖厂内网络与自动化系统；同时提供标准接口，可与既有管理系统对接 |
|
四、培训与运维保障 |
交付时提供现场操作培训与图文手册，让仓管员能够独立完成布防、撤防与告警确认 |
质保期内设备故障由我方负责更换，平台功能持续升级；到期后可续期，也可由业主自行运维 |
7.3 服务保障要点
|
保障项 |
内容 |
|
安装方式 |
抱箍或磁吸固定，不打孔、不焊接，不改变货架原结构 |
|
作业时段 |
安装调试可安排在非作业时段，不影响白天收发货 |
|
数据归属 |
公有云与私有化两种部署可选，数据归属由业主决定 |
|
系统独立性 |
设备独立回传，可不依赖厂内网络与自动化系统 |
|
培训交付 |
现场操作培训 + 图文手册，仓管员可独立完成日常操作 |
|
平台升级 |
平台功能持续升级，到期后可续期或转为业主自运维 |
