RN-VS700 无线振动倾角监测仪

PART 01

一台顶三台RN-VS700 无线低频振动倾角监测仪

三轴振动 · 三轴倾角 · 温度监测 · 2年续航 · IP68防护

在桥梁、边坡、铁塔、大坝这些野外结构上做健康监测，振动传感器、倾角仪、温度计各装一套，布线密如蛛网，供电更是难题。睿恩物联 RN-VS700 把这三件事装进一台设备——三轴振动、三轴倾角、宽温域测温同步采集，4G 直连云平台，一颗电池撑两年。

PART 02

一台设备，三套传感器的活

RN-VS700 是一款集成三轴振动、三轴倾角与温度测量的无线低频监测仪，专为结构健康监测（SHM）设计。它用一颗 MEMS 加速度计实现 0Hz 直流频率响应，噪声密度低至 45μg/√Hz，三轴同步采集最高采样率 1100Hz；内置倾角引擎精度达 ±0.05°，温漂仅 0.005°/℃；测温范围覆盖 -50℃~+150℃，典型精度 ±0.5℃。

传感器端直接完成加速度、速度、位移的特征值计算与最高 4096 点 FFT 频谱分析，无需云端后处理。内置存储器可保存三轴各 10 万点波形，支持事件触发与断网续传。通信采用 4G Cat.1 全网通加 MQTT 协议，三级智能功耗管理实现最长 2 年电池续航，IP68 全密封铝合金外壳适配各类户外严苛环境。

参数指标	数值
倾角静态精度	±0.05°
振动噪声密度	45μg/√Hz
最长电池续航	2年
防护等级	IP68

PART 03

六大核心特性

① 三合一同步测量

振动、倾角、温度三种物理量集成于单一设备，减少现场传感器数量和布线复杂度。

三轴低频振动：±2.5g 量程，0Hz~235Hz 带宽，噪声 45μg/√Hz，捕获结构从静态到中低频的微弱振动

三轴倾角：静态精度 ±0.05°，温漂 0.005°/℃，适用于准静态结构形变监测

宽温域测温：-50℃~+150℃，分辨率 0.0625℃，±0.5℃ 精度，为振动与倾角提供温度补偿基准

② 片上边缘计算

传感器端完成全部信号处理，直接输出工程可用物理量，降低云端算力与带宽开销。

物理量直接输出：加速度(m/s²)、速度(mm/s)、位移(μm)，无需后处理

4096 点 FFT：多尺度频谱分析，精确辨识结构固有频率与模态

双模式推送：特征值与波形数据独立配置间隔，兼顾趋势监测与深度诊断

③ 大容量存储与断网续传

三轴各 10 万点波形本地缓存，确保瞬态事件捕获与离线数据完整性。

事件触发记录：振动超阈值自动捕获触发前后完整波形

断网续传：通信中断时本地缓存，恢复后自动补传，零数据丢失

精确时间戳：多节点数据精确对齐，支撑关联分析

④ 超低功耗与野外供电

7000mAh 锂电池配合三级功耗管理，实现最长 2 年自主运行，免除现场供电依赖。

三级功耗：标准模式约 350h / 休眠模式约 950h / 关机+唤醒模式约 2 年

双唤醒机制：振动触发即时启动采集，定时器周期性健康上报

双路充电：9~30VDC 宽压 + USB 5V，适配太阳能等多种供电方案

电池状态实时上报：MQTT 推送电量与电压，支撑主动运维

⑤ 工业级环境适应性

全密封铝合金结构，IP68 防护，宽温工作，适应长期户外严苛部署。

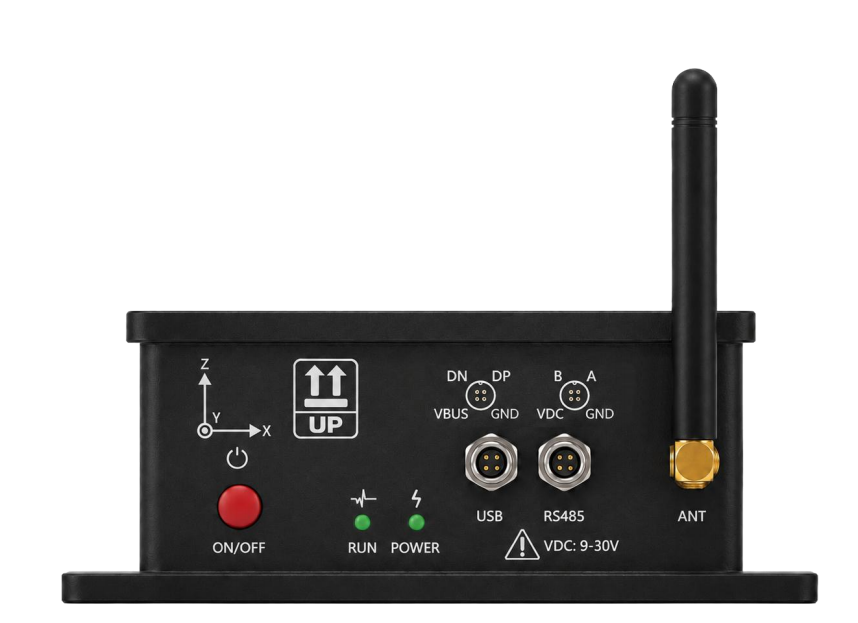

IP68 防护：全密封防尘，持续浸水保护，防水航空插头反复插拔不失密封

铝合金外壳：优异散热、耐腐蚀、抗紫外线，设计寿命超 10 年

宽温 -20℃~60℃：扩展温度元器件筛选，全气候适用

柔性安装：Φ7 螺栓孔 + 钢扎带槽，适配混凝土、钢结构、管道等

电气防护：电源具备欠压/过压/过流/防反接保护，通信接口 30kV ESD 防护

⑥ 即插即用的系统集成

USB 磁盘式配置零门槛，标准 MQTT 协议无缝对接主流云平台。

MQTT 3.1.1：直接接入阿里云 IoT、EMQX 等主流平台，无需定制开发

USB 磁盘配置：即插即认，编辑文本文件即可设参，无需驱动或专用软件

4G Cat.1 全网通：CN/EU/NA/LA 多区域版本，成本功耗双优

RS485 报警联动：输出可配置报警信号，联动摄像头、声光报警器、PLC 等，实现监测-报警-响应闭环

OTA 远程升级：MQTT 远程固件更新，无需现场操作

PART 04

六大应用场景

从地质灾害预警到海洋工程监测，RN-VS700 覆盖了野外结构健康监测的核心场景。0Hz 直流响应让它能捕获亚赫兹级的微弱低频振动，±0.05° 倾角精度可检测毫米级位移变化，2 年电池续航和 4G 直连则彻底免除了偏远场景的供电与通信难题。

🏔️ 地质灾害监测与预警

滑坡、崩塌、泥石流等灾害的微小倾斜与低频微震前兆监测。边坡、排土场、尾矿坝、水库岸坡

🌉 土木工程结构健康监测

桥梁、隧道、高层建筑、大坝的动力响应与准静态变形同步监测，支撑模态分析与损伤识别

⚡ 输配电基础设施监测

铁塔风振、导线舞动、覆冰与基础沉降监测，4G 直连免光纤，电池供电免太阳能板

🚄 轨道交通基础设施监测

1100Hz 采样覆盖列车诱发振动频段，事件触发自动记录过车波形，跟踪轨道长期沉降

🌬️ 新能源设施结构监测

风电塔筒低频振荡与基础沉降监测，0Hz 响应捕获亚赫兹级塔筒振荡，MQTT 直连 SCADA

🌊 水利与海洋工程监测

水闸、泵站、堤防、海上平台的水流脉动与不均匀沉降监测，IP68 承受持续浸水

PART 05

核心技术参数

参数项	规格
基本参数
工作温度	-20℃~60℃
防护等级	IP68
外形尺寸	146 × 69 × 48.8 mm
重量	约 600g
外壳材料	铝合金
ESD 等级	HBM 接触放电 8KV，空气放电 15KV
供电与续航
内部电池	3.7V 7000mAh 三元锂电池
外部供电	DC 9~30VDC / USB 5VDC
使用时间	标准约350h / 休眠约950h / 关机+唤醒约2年
额定功率	关机50μW / 休眠30mW / 运行85mW（典型）
通信
通信标准	4G Cat.1 全网通
通信协议	MQTT 3.1.1
报警输出	RS485 可配置报警信号，联动外部设备
振动测量
传感器	MEMS 加速度计（数字输出），X/Y/Z 三轴
量程	±2.5g
分辨率	0.076mg
3dB 频响	0Hz~235Hz
噪声密度	典型 45μg/√Hz
采样率	1100 / 550 / 275 / 110 / 100 / 50 / 25 / 20 Hz
FFT 点数	128 / 256 / 1024 / 2048 / 4096 点
特征值输出	加速度/速度峰值与有效值、频率峰值、温度瞬时值
倾角测量
轴数	X / Y / Z 三轴
量程	±90°
分辨率	0.001°
静态精度	±0.05°
温漂	0.005°/℃
温度测量
量程	-50℃~+150℃
分辨率	0.0625℃
精度	-20℃~85℃：典型±0.5℃；-50℃~150℃：典型±0.75℃
存储与配置
本地存储	三轴各 10 万点波形
配置方式	USB 磁盘文件配置
固件更新	本地 USB 升级 / 在线 OTA
