UWB超宽带定位深度解析：厘米级精密的背后：原理、算法与落地场景全揭秘

众多定位技术中，UWB（超宽带）凭借厘米级精度和超强抗干扰能力脱颖而出，成为工业安全、智慧仓储、消费电子等领域的新宠。本文将深入剖析UWB的技术原理、核心算法与真实落地场景，带你全面了解这项"精密定位之王"。

一、UWB是什么？为什么它能做到厘米级？

1.1 UWB的定义与核心特征

UWB（Ultra-Wideband，超宽带）是一种无线通信技术，其核心特征是使用极宽的频谱带宽（通常大于500MHz）和极窄的脉冲信号（纳秒级）进行数据传输和测距。

与传统窄带通信（如WiFi、蓝牙使用20-80MHz带宽）不同，UWB信号的带宽可达500MHz至数GHz，这使得它具备以下独特优势：

UWB的三大技术特性

1. 时间分辨率高：纳秒级窄脉冲意味着极高的时间分辨率，可以精确测量信号传播时间。

2. 抗多径干扰强：窄脉冲可以区分直达信号和反射信号，在复杂环境中依然保持高精度。

3. 低功耗高安全：脉冲式传输功耗极低，且信号难以被截获，安全性高。

1.2 UWB vs 其他定位技术：精度碾压

UWB最引人注目的优势就是其定位精度。让我们用数据说话：

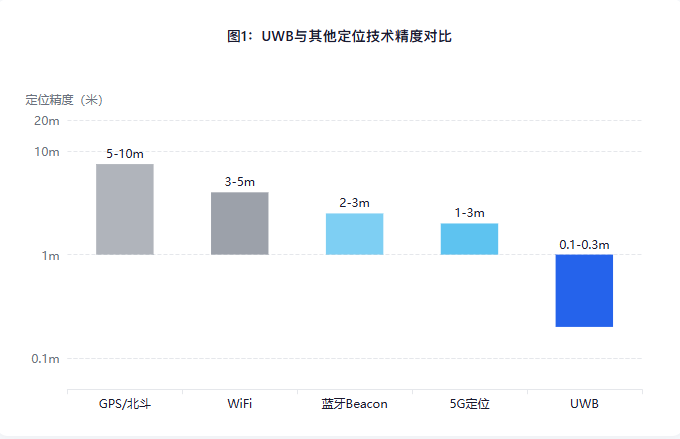

从图中可以清晰看到，UWB的0.1-0.3米精度比GPS（5-10米）提升了数十倍，比蓝牙Beacon（2-3米）也提升了近10倍。这种精度优势，使UWB成为对位置敏感场景的唯一选择。

1.3 UWB的工作频段与标准

UWB主要工作在3.1-10.6GHz的免授权频段。2019年，苹果在iPhone 11中首次搭载UWB芯片（U1芯片），标志着UWB正式进入消费电子领域。随后，三星、小米等厂商也纷纷跟进。

目前UWB的主要标准组织包括：

  • IEEE 802.15.4z：
    增强型超宽带物理层标准，提升了测距的安全性和精度
  • FiRa联盟：
    致力于UWB测距技术的互操作性和标准化
  • CCC（车联网联盟）：
    将UWB应用于数字车钥匙场景

二、UWB定位的三种核心算法

UWB定位的精度不仅来自硬件，更依赖于定位算法的设计。目前主流的UWB定位算法有三种：TOA（到达时间）、TDOA（到达时间差）和AOA（到达角度）。

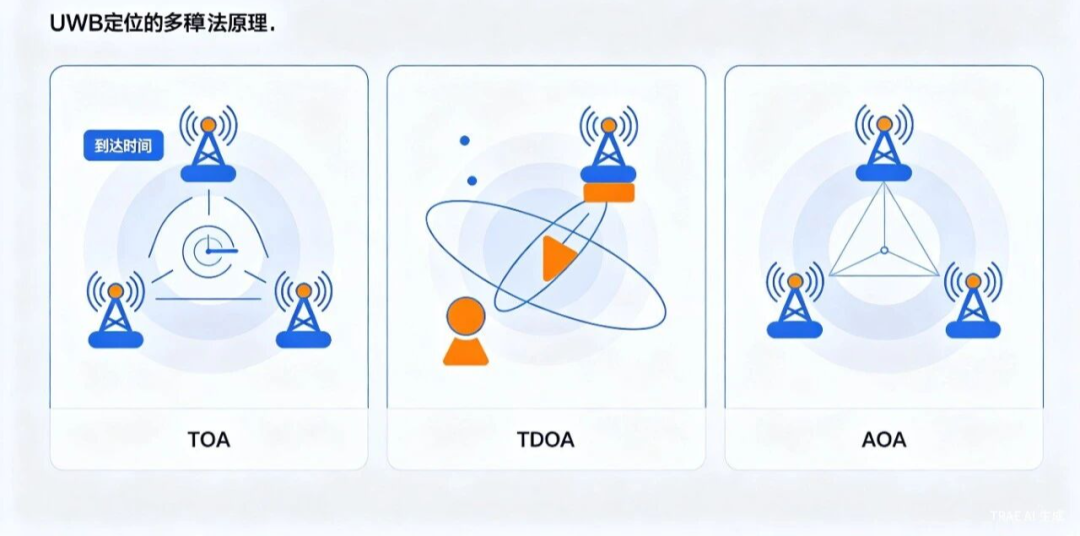

图2：TOA、TDOA、AOA三种定位算法原理示意

2.1 TOA（Time of Arrival，到达时间）

TOA算法通过测量信号从标签到基站的传播时间，乘以光速得到距离。理论上，知道标签到三个基站的距离，就可以通过三边测量法确定标签的位置。

d = c × Δt
其中 d 为距离，c 为光速（3×10⁸ m/s），Δt 为信号传播时间

TOA的核心挑战是时钟同步：标签和基站必须保持极高的时间同步精度。1纳秒的时间误差就会导致30厘米的距离误差。因此，TOA通常采用双向测距（TWR）来消除时钟偏差：

  1. 标签向基站发送测距请求
  2. 基站记录接收时间，等待固定延迟后回复
  3. 标签记录回复的接收时间
  4. 通过往返时间计算距离，无需标签和基站时钟同步

TOA / TWR 特点

优点：实现简单，精度高，无需基站间同步

缺点：标签需要主动发送信号，功耗较高；每次测距需要两次通信，刷新率受限

适合：标签数量少、功耗要求不高的场景

2.2 TDOA（Time Difference of Arrival，到达时间差）

TDOA是目前UWB定位系统中最常用的算法。与TOA测量绝对时间不同，TDOA测量的是同一信号到达不同基站的时间差。

具体原理：标签发送一次广播信号，多个基站同时接收。由于基站位置不同，信号到达各基站的时间存在差异。根据时间差，可以确定标签位于以两个基站为焦点的双曲线上。三个基站即可形成两条双曲线，其交点就是标签位置。

Δt₁₂ = t₁ - t₂
d₁₂ = c × Δt₁₂ = d₁ - d₂
时间差转化为距离差，形成双曲线定位方程

TDOA的关键优势：

  • 标签只需发送一次信号即可被多个基站接收，功耗极低
  • 系统容量大，单个区域可支持数千个标签同时定位
  • 刷新率高，可达100Hz以上，满足高速运动追踪需求

TDOA的挑战：所有基站必须保持纳秒级的时间同步。通常采用有线同步（如光纤）或无线同步技术来实现。

TDOA 特点

优点：标签功耗低，系统容量大，刷新率高

缺点：基站间需要高精度时间同步，系统部署复杂度较高

适合：大规模人员定位、高实时性要求的工业场景

2.3 AOA（Angle of Arrival，到达角度）

AOA算法通过天线阵列测量信号到达的方位角，结合已知基站位置，通过三角交汇确定标签位置。

具体实现：基站配备多根天线组成阵列，利用信号到达不同天线的相位差计算入射角度。两个基站各测得一个角度，两条方向线的交点即为标签位置。

AOA 特点

优点：所需基站数量少（2个即可），部署成本低

缺点：角度测量易受多径影响，精度随距离增加而下降；需要复杂的天线阵列

适合：空间狭小、基站部署受限的场景

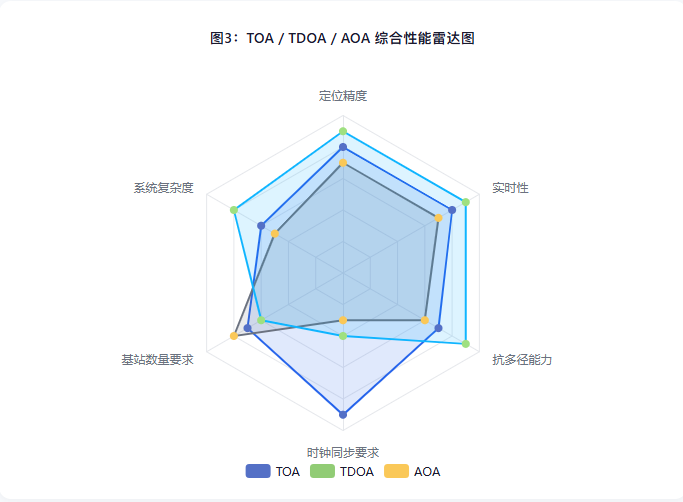

2.4 三种算法综合对比

算法
精度
标签功耗
基站数量
同步要求
典型应用
TOA/TWR
10-30cm
中
≥3个
无需基站同步
资产追踪、小规模定位
TDOA
10-30cm
极低
≥4个
基站间纳秒级同步
工业安全、大规模人员定位
AOA
30-100cm
低
≥2个
无需时间同步
空间受限场景、辅助定位
实际工程中，融合算法已成为主流——将TDOA与AOA结合，可以在减少基站数量的同时保持高精度，大幅降低部署成本。

三、UWB定位系统的组成架构

一个完整的UWB定位系统通常由三层架构组成：

1. 感知层：标签 + 基站

  • UWB标签：
    佩戴在人员或安装在资产上，周期性发送UWB脉冲信号。形态多样：工牌式、手环式、头盔式、卡片式等
  • UWB基站：
    固定安装在定位区域，接收标签信号并测量TOA/TDOA/AOA数据。通常部署在天花板或墙壁高处，覆盖半径50-100米

2. 网络层：数据传输

  • 基站通过以太网/光纤/WiFi将原始测距数据传输到定位引擎服务器
  • 部分系统支持基站级联，减少布线成本

3. 应用层：定位引擎 + 业务平台

  • 定位引擎：
    运行定位算法，解算标签坐标，输出实时位置数据
  • 业务平台：
    提供电子围栏、轨迹回放、报警管理、数据分析等功能

四、UWB的六大核心应用场景

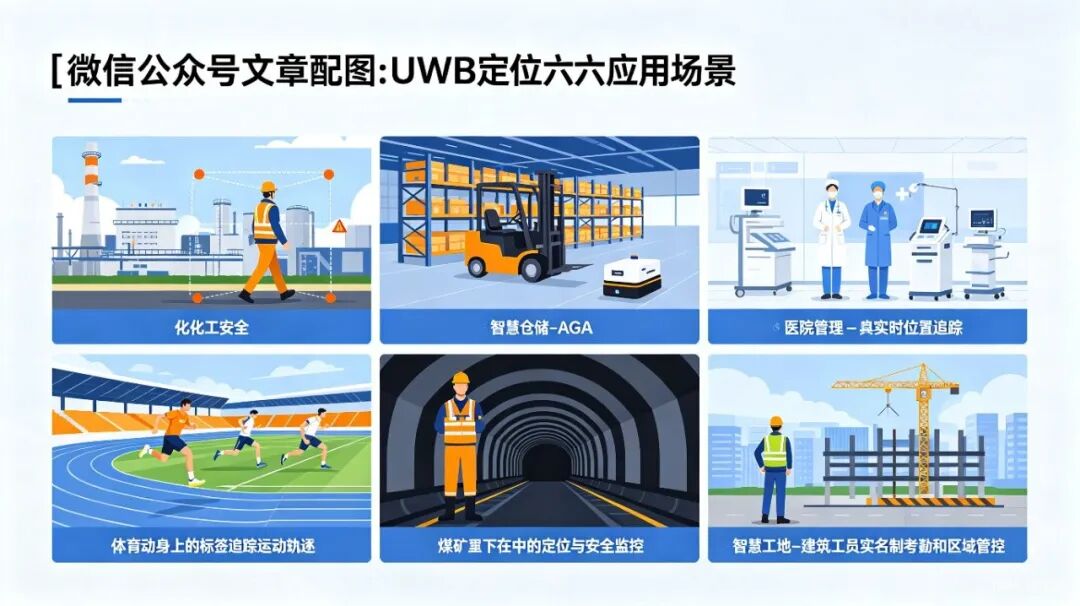

图4：UWB定位的六大核心应用场景

4.1 工业安全：高危区域的"电子保镖"

在石油化工、电力能源、冶金制造等高危行业，人员安全是重中之重。UWB定位系统可以实现：

  • 实时位置监控：
    精准掌握每名员工的位置，刷新率可达1秒/次
  • 电子围栏：
    设置危险区域边界，人员越界立即声光报警并通知管理人员
  • 一键求救：
    标签配备SOS按钮，紧急情况可触发精准救援
  • 巡检管理：
    记录巡检轨迹，确保巡检到位，杜绝漏检
  • 视频联动：
    人员进入特定区域，自动调用附近摄像头跟踪

案例：某大型化工厂

部署UWB定位系统后，实现全厂2000+员工的实时定位。电子围栏覆盖12个高危区域，月均触发越界报警30余次，有效避免了安全事故。事故响应时间从原来的平均15分钟缩短至3分钟。

4.2 智慧仓储：让物资"看得见、找得到"

在大型仓库和物流中心，UWB定位可以解决"货在哪里、叉车在哪、人去哪找"的痛点：

  • 叉车精准导航：
    厘米级定位引导叉车快速到达目标货位
  • AGV协同调度：
    多辆AGV实时位置共享，避免碰撞和拥堵
  • 货物找位：
    输入货物编号，系统指引最短路径直达目标
  • 入库出库追踪：
    全程记录货物移动轨迹，实现精准库存管理

案例：某电商物流中心

在10万平方米的仓库部署UWB系统，200台叉车实现精准调度。货物找位时间从平均8分钟缩短至2分钟，日均处理订单量提升25%。

4.3 医院管理：医疗设备与人员的精准调度

医院场景对定位有特殊需求——既要追踪医护人员，也要管理移动医疗设备：

  • 医护人员调度：
    实时查看医生、护士位置，紧急呼叫最近人员
  • 设备追踪：
    快速找到轮椅、监护仪、输液泵等设备，减少寻找时间
  • 患者管理：
    特殊患者（如精神科、儿科）的防走失监控
  • 婴儿防盗：
    新生儿佩戴UWB标签，离开指定区域自动报警

4.4 体育分析：用数据重新定义竞技

UWB在体育领域开创了运动追踪的新纪元：

  • 运动员轨迹：
    实时记录每位运动员的位置、速度、加速度
  • 战术分析：
    通过热力图和跑动路线分析战术执行效果
  • 训练优化：
    量化训练负荷，科学制定训练计划
  • 裁判辅助：
    足球越位、篮球出界等争议判罚的客观依据

案例：NBA球员追踪系统

NBA自2013年起在所有球馆部署SportVU系统（后升级为Second Spectrum），使用UWB技术追踪球员和篮球的实时位置。每秒采集25次数据，为球队提供超过70项高级统计数据。

4.5 煤矿井下：黑暗中的"生命之光"

煤矿井下环境恶劣、GPS信号无法到达，UWB成为井下人员定位的首选技术：

  • 人员定位：
    实时掌握井下所有作业人员位置，精确到巷道层级
  • 考勤管理：
    自动记录上下井时间，替代传统打卡
  • 紧急救援：
    事故发生后，快速确定被困人员位置，指导救援
  • 区域管控：
    限制人员进入危险区域或超限作业区域

中国《煤矿安全规程》已明确要求重点煤矿必须建立人员位置监测系统，UWB因其高精度和抗干扰能力，正逐步替代传统的ZigBee和RFID方案。

4.6 消费电子：从"找东西"到"无感交互"

UWB在消费电子领域的应用正在快速扩展：

  • AirTag / 智能防丢器：
    苹果AirTag利用UWB实现精准指向，帮助用户快速找到丢失物品
  • 数字车钥匙：
    CCC标准下的UWB车钥匙，实现"靠近自动解锁、离开自动上锁"的无感体验，且抗中继攻击
  • 室内导航：
    商场、机场内的精准室内导航，精度可达0.5米
  • 无感支付：
    基于距离判断的自动支付，无需掏出手机

五、UWB部署的关键考量

虽然UWB性能优异，但成功部署需要注意以下关键点：

5.1 基站部署密度

UWB基站的覆盖半径通常为50-100米，但实际部署密度取决于精度要求。TDOA系统通常需要每200-400平方米部署一个基站，且基站间需保持视距（LOS）或尽量减少遮挡。

5.2 时钟同步方案

TDOA系统的核心挑战是基站间的时间同步。常见方案：

  • 有线同步：
    通过光纤或同轴电缆传输同步信号，精度最高但布线成本高
  • 无线同步：
    利用UWB信号本身进行基站间同步，部署灵活但精度略低
  • 混合同步：
    关键节点有线同步，边缘节点无线同步，平衡成本与性能

5.3 多径与非视距（NLOS）处理

在复杂工业环境中，信号反射和遮挡不可避免。先进的UWB系统会采用：

  • 首径检测算法：
    从多径信号中识别直达路径
  • NLOS识别与抑制：
    判断信号是否被遮挡，降低该测量值的权重
  • 卡尔曼滤波：
    融合历史轨迹数据，平滑定位结果

5.4 成本与ROI

UWB系统的成本包括：

  • 硬件成本：
    基站（2000-8000元/台）、标签（200-1000元/个）
  • 部署成本：
    布线、安装、调试
  • 软件成本：
    定位引擎、业务平台授权

对于工业安全场景，一次事故的损失往往远超系统投入，ROI非常明确。对于商业场景，需要结合效率提升和人力节约来评估。

六、未来展望

UWB技术正处于快速发展期，以下趋势值得关注：

  • 芯片成本下降：
    随着出货量增加，UWB芯片价格将持续下降，推动更广泛的应用
  • 与5G/蓝牙融合：
    UWB提供高精度，5G/蓝牙提供广覆盖，融合方案将覆盖更多场景
  • AI赋能：
    利用机器学习优化定位算法，进一步提升精度和鲁棒性
  • 标准化推进：
    FiRa联盟和IEEE标准的完善，将促进不同厂商设备的互联互通
UWB的价值不仅在于"知道在哪里"，更在于"基于位置创造价值"——无论是保障人员安全、提升运营效率，还是创造全新的交互体验，UWB正在重新定义我们与空间的关系。

感谢您的阅读！如果觉得有帮助，欢迎点赞、收藏、转发。

本文仅供技术科普参考，具体方案选型请结合实际需求评估。
