桥梁结构健康监测方案
一、监测背景
我国桥梁建设规模居世界首位，截至 2023 年底，公路桥梁超 108 万座，其中特大桥 1 万余座、大桥 17.77 万座，多数已进入中老年服役期中国政府网。长期运营中，桥梁受车辆荷载、环境侵蚀、材料老化及极端天气影响，易产生结构损伤与性能退化，安全风险持续累积中国政府网。传统人工巡检效率低、主观性强、难以全覆盖，且多为事后排查，无法满足实时预警与科学养护需求。
为保障交通命脉安全，国家出台系列政策，明确 2035 年全面建立公路桥梁健康监测体系，推动监测从 “可选” 转为 “必需”。物联网、大数据与 AI 技术的成熟，为桥梁健康监测提供了技术支撑，实现对结构环境、荷载响应、变形应力等参数的连续感知、智能分析与预警报警。桥梁健康监测已成为防范突发灾害、延长服役寿命、降低运维成本、支撑交通强国建设的关键举措。
二、监测依据
(1) 《公路桥梁结构安全监测系统技术规程》(JT/T 1037-2016)
(2) 《建筑与桥梁结构监测技术规范》（GB50982-2014）
(3) 《结构健康监测系统设计标准》（CECS333-2012）
三、建设清单
|
监测类别 |
监测内容 |
设备 |
|
环境 |
温湿度 |
RN-HS100系列温湿度传感器 |
|
雨量 |
RN-RS100系列翻斗式雨量计 |
|
|
作用 |
风速、风向 |
RN-FS100系列风速风向传感器 |
|
结构温度 |
RN-TS100系列结构温度传感器 |
|
|
铺装层温度 |
||
|
船舶撞击 |
RN-VS800系列无线振动传感器 |
|
|
地震动 |
||
|
结构响应 |
主梁竖向位移 |
RN-HS100系列温湿度传感器 |
|
RN-DS130系列压差式静力水准仪 |
||
|
梁端纵向位移 |
RN-DS520系列拉绳位移传感器 |
|
|
塔顶偏位 |
RN-AS300系列无线倾角传感器 |
|
|
墩顶位移 |
||
|
主梁、索塔、主拱关键截面静应变 |
RN-WS500系列振弦式表面应变计 |
|
|
索力 |
RN-VS800系列无线振动传感器 |
|
|
主梁振动加速度 |
||
|
支座位移 |
RN-DS520系列拉绳位移传感器 |
|
|
结构变化 |
裂缝 |
RN-DS500系列磁致式裂缝计 |
|
锚碇位移 |
RN-DS640系列单北斗GNSS接收机 |
四、相关产品
|
|
|
|
|
RN-DS320系列 拉绳位移传感器 |
RN-DS510系列 磁致式静力水准仪 |
RN-DS500系列 磁致式裂缝计 |
|
|
|
|
|
RN-FS100系列 速风向传感器 |
RN-AS300系列 无线倾角传感器 |
RN-DS130系列 压差式静力水准仪 |
|
|
|
|
|
RN-FS100系列 温湿度传感器 |
RN-VS800系列 无线振动传感器 |
RN-WS500系列 振弦式表面应变计 |
五、数据采集设备
|
|
|
|

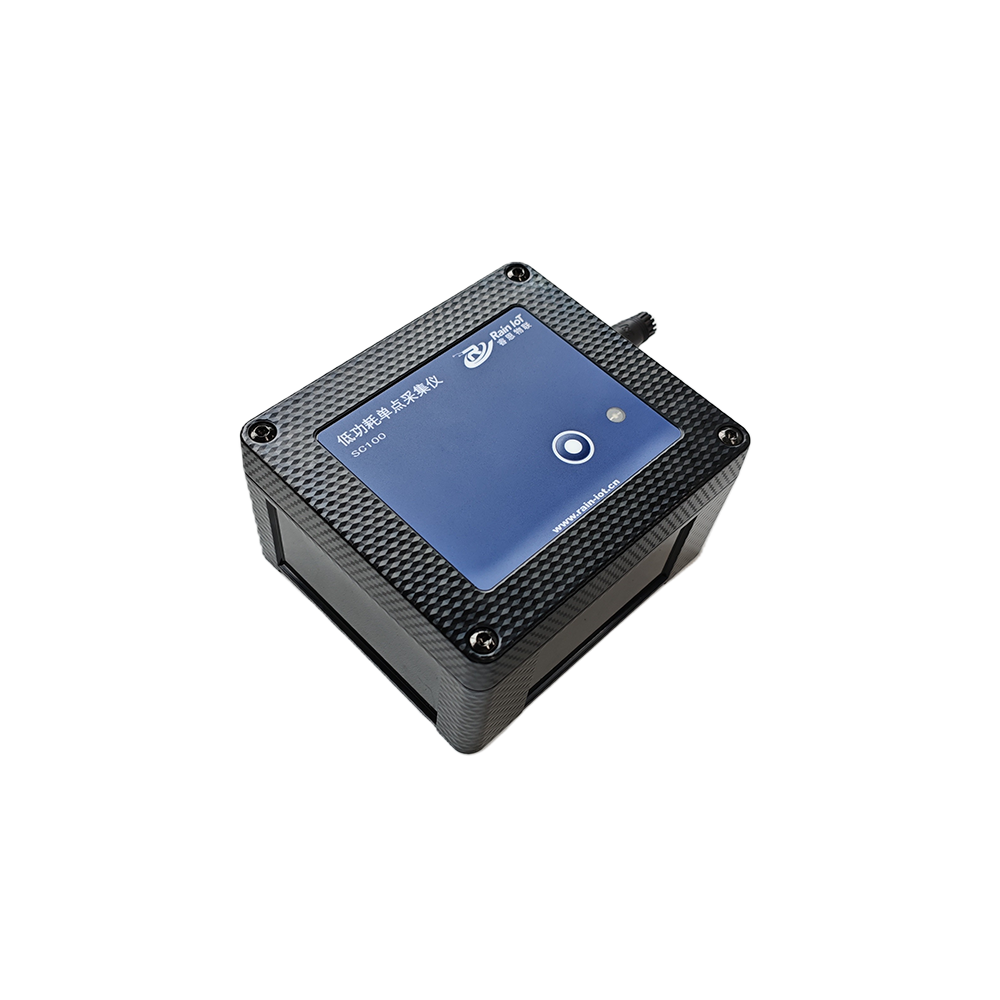

RN-SC100系列 低功耗单点采集仪 |

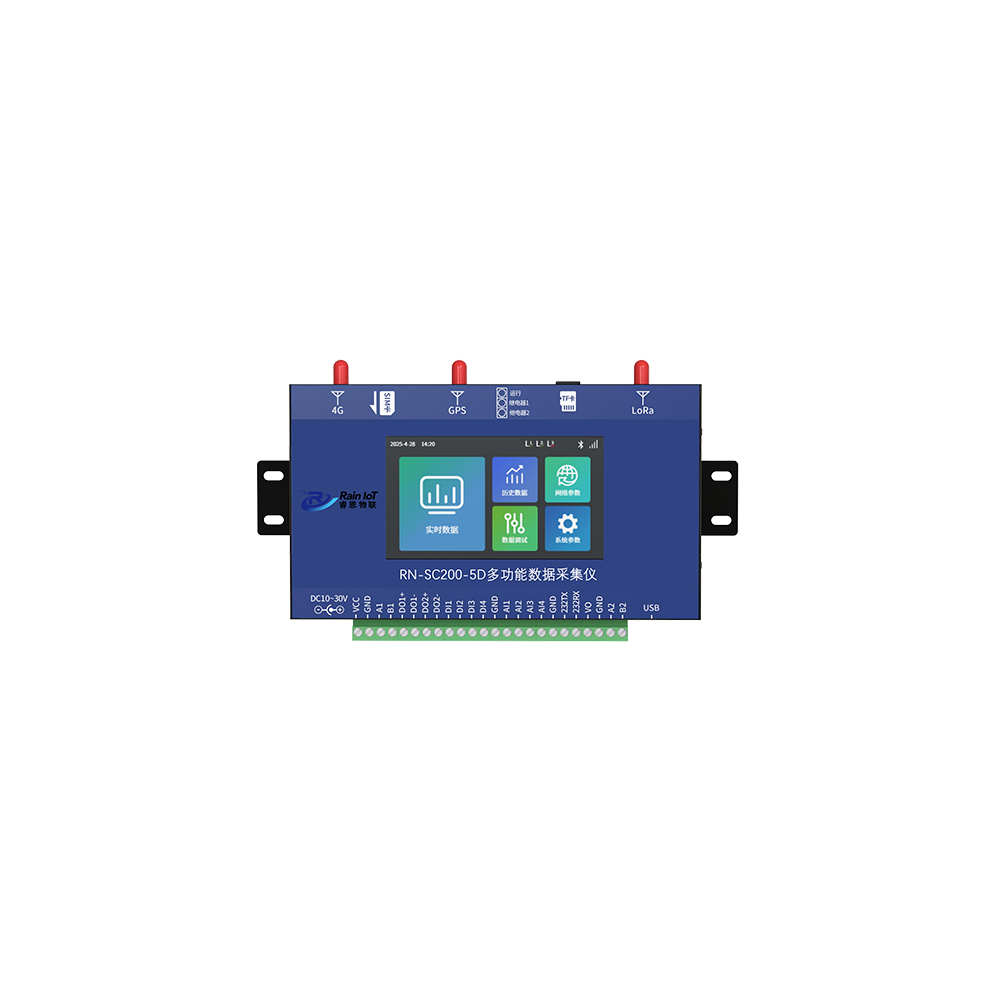

RN-SC200系列 多功能数据采集仪 |
